触摸屏知识和常见问题

市场上有许多类型的触摸面板技术，流行的类型有电阻式触摸面板（RTP）、表面电容式触摸面板、投影电容式触摸板（PCAP或CTP）、表面声波（SAW）触摸面板、红外（IR）触摸面板。每种类型的触摸屏反应如此不同的原因是底层技术。在这篇文章中，我们将讨论两种最广泛使用的类型，并比较电阻式和电容式触摸屏

电容式触摸屏介绍

投影电容式触摸屏（PCAP）实际上比第一个电阻式触摸屏早10年发明。但直到2007年苹果首次在iPhone上使用它，它才流行起来。之后，PCAP主导了触摸市场，如手机、IT、汽车、家电、工业、物联网、军事、航空、自动取款机、信息亭、安卓手机等。

投影的电容触摸屏包含X和Y电极之间的隔热层。透明电极通常用ITO和金属桥制成钻石图案。

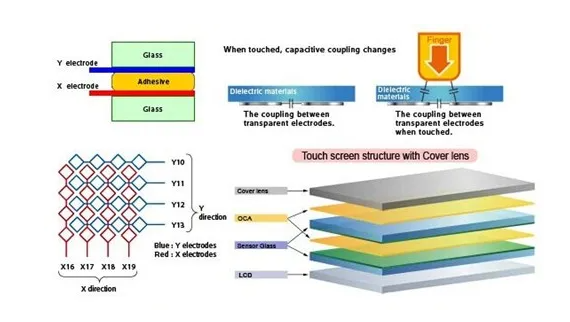

图1.P-CAP X和Y电极结构

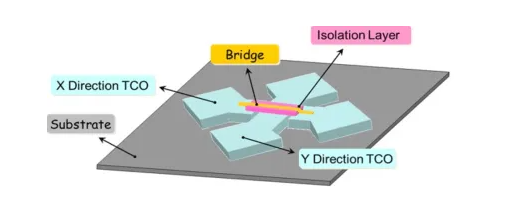

图2.P-CAP中的金属桥

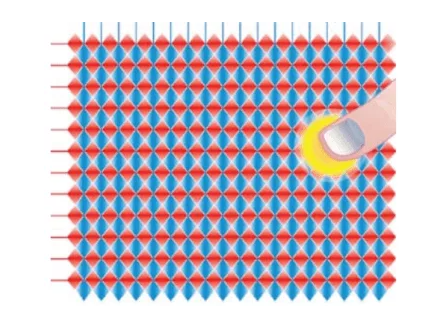

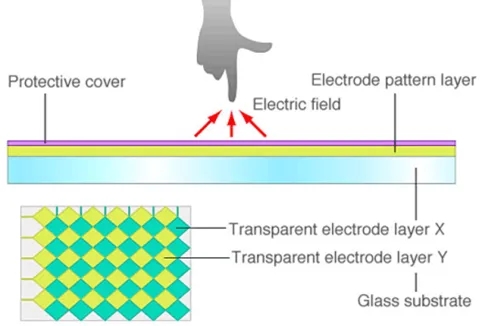

人体是导电的，因为它含有水。投射电容技术利用人体的导电性。当裸手指触摸具有X和Y电极图案的传感器时，人的手指和电极之间会发生电容耦合，从而改变X和Y之间的静电电容。触摸屏控制器检测静电场变化和位置。

电容式触摸屏的优点

P-CAP有很多优点：

投射电容式支持多点触摸（多点触摸），因此它支持多种手势：放大和缩小（捏合/展开）、滚动、滑动、拖动、按住/按下、旋转、点击等。

由于高透射率，图像清晰度极佳。

灵敏度极佳。

更耐刮擦，因为表面可以用篡改的玻璃制成，如大猩猩玻璃或龙轨玻璃，其表面硬度可达9H。只有钻石才能造成划痕。

耐污染物和液体。更容易清除灰尘、油脂、水分等。

随着新的发展，投射式电容触摸屏可以支持戴手套的手触摸不同的手套材料，以及与水甚至盐水的触摸。

电阻面板介绍:

在2007年之前，电阻技术是最受欢迎的触摸屏市场。从它的名字，我们知道这项技术依赖于阻力。电阻式触摸屏由玻璃基板作为底层和薄膜基板（通常为透明聚碳酸酯或PET）作为顶层制成，每个基板都涂有透明导电层（ITO：氧化铟锡），由间隔点隔开，形成一个小的气隙。两个导电材料层（ITO）彼此面对。当用户用手指或触笔触摸屏幕的一部分时，导电ITO薄层会接触。它改变了抵抗力。RTP控制器检测该变化并计算触摸位置。通过电压的这种变化来检测接触点。

电阻式触摸屏的优点

1、随着投射电容式、电阻式触摸屏设备的快速发展，市场正在迅速萎缩，但由于以下优点，它仍在一些工业应用中得到广泛应用。

2、成本低，制造工艺简单。

3、低功耗，易于驾驶。

4、只要施加压力（手指、触笔、手套、钢笔等），就可以用任何触摸材料轻松激活（不要用按键在表面造成划痕）。

5、在恶劣的气候和崎岖的环境中坚固耐用，无误触。

电阻式与电容式触摸屏

下表显示了电阻式和电容式触摸屏的比较。选择要使用的技术类型取决于您的应用程序。
