GRAM 有没有，决定了刷新由谁负责，也决定了初始化序列、撕裂现象、功耗上限和排查路径。

一块 MIPI 屏，手册写着 video mode，你也照着配了，屏就是不亮。

换一块屏，同样的板子、同样的驱动框架，偏偏一切正常。

问题往往不在屏，而在你还没分清它到底是 video mode 还是 command mode。这两种模式差的，不只是一个名字。

一、分水岭只有一条：屏带不带 GRAM

液晶和 OLED 的像素都不会自己一直亮着，必须有人按帧率不断把内容写回去。

这件事由谁做，就是两种模式的分界线。

命令模式：屏自带 GRAM。主机把一帧写进显存就可以撒手，屏自己持续刷新，只在画面变化时才更新。

视频模式：屏不带显存。主机必须按帧率持续把每一帧推过去，链路一停，屏上就没有内容。

所以判断一块屏属于哪种，看手册有没有 GRAM 就够了，不用猜。

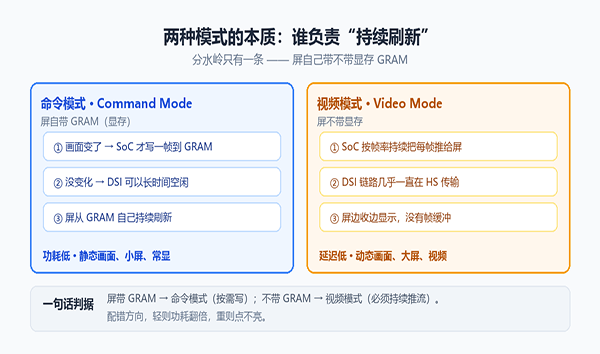

图 1 · 两种模式的本质：带 GRAM 按需写，不带 GRAM 持续推

模式没有先进落后，只有屏的结构决定的宿命。

二、同为 video mode，数据怎么发还分三种

确定是 video mode 之后，还有一层选择，选错直接花屏。

non-burst 加同步脉冲：发真实的行场同步脉冲，最接近传统 RGB 屏的时序。

non-burst 加同步事件：同步信息改用短包传，省掉脉冲开销。

burst 突发：把一行数据挤到最短时间发完，剩下的时间链路空闲，最省电。

三者都要在一行时间内把有效像素送完，burst 只是把它挪到了前段，规则并没有被打破。

这里也是花屏的高发区。节奏选错，屏就会按错误的方式解析像素流，画面自然就乱了。

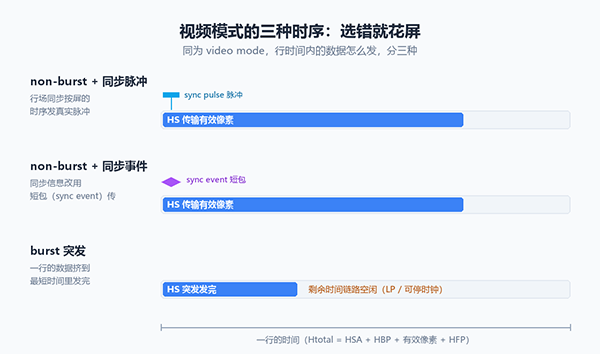

图 2 · 视频模式的三种时序，burst 只是把传输挤到前段

burst 还是 non-burst，只认屏手册，不凭感觉。

三、命令模式的两个关键词：TE 和 BTA

命令模式不再推流，改成读写屏内部的显存，用 DCS 命令来操作。

写显存用 0x2C 和 0x2D，后面跟着像素数据。真正需要动脑筋的，是写的时机。

屏正在扫描某一行时，如果你恰好改写了那一行对应的显存区域，画面上半部分是新内容，下半部分还是旧内容。这就是撕裂。

TE（撕裂信号）就是来解决它的。屏扫到帧末时给出一个同步信号，主机收到之后再写下一帧。它有两种形态：独立的 TE 引脚，或者通过 DSI 短包上报。

另一件事是 BTA，总线转向。DSI 在物理上是半双工的，想从屏读回状态，得先把总线掉头交给面板。掉头会带来延迟，读得越频繁，代价越大。这也是命令模式里读操作要谨慎的原因。

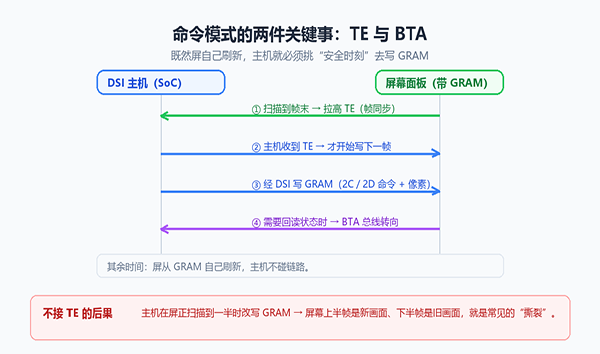

图 3 · 面板用 TE 告诉主机何时可以写显存，需要回读时用 BTA 掉头

撕裂不是屏的错，是写显存的时机没有等 TE。

四、省电三件套，前提都是命令模式

命令模式能省电，靠的是三项可以叠加的手段。

非连续时钟：没有高速传输时，时钟通道回到低功耗状态，不再常开高速时钟。burst 模式下收益最大。

自刷新：屏自己从显存循环刷新，主机可以长时间不碰链路。思路和 eDP 的自刷新一致，工程师圈里常直接叫它 PSR。

局刷与 AOD：只更新变化的区域，再叠加低帧率常显，就是 AOD 的技术基础。

视频模式必须持续推流，这三项基本都用不上。这就是同尺寸屏，命令模式更省电的根本原因。

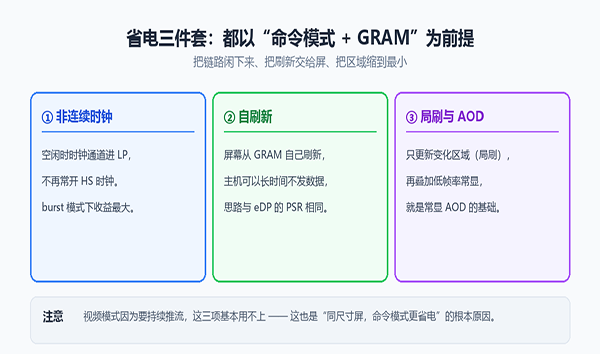

图 4 · 省电三件套，前提是命令模式加显存

省电的名额，只有带显存的屏才拿得到。

五、设备树写法一样，差别在 mode flags

很多人以为两种模式要写两套设备树，其实不是。

设备树描述的是硬件关系，两种模式写法完全一样：compatible、供电、复位、背光，以及把面板接到 DSI 主机上的 port 连接。

真正区分模式的是驱动里的 mode flags。

MIPI_DSI_MODE_VIDEO，视频模式总开关

MIPI_DSI_MODE_VIDEO_BURST，burst 突发

MIPI_DSI_MODE_VIDEO_SYNC_PULSE，同步脉冲

MIPI_DSI_MODE_VIDEO_SYNC_EVENT，同步事件

MIPI_DSI_CLOCK_NON_CONTINUOUS，空闲时停用高速时钟

MIPI_DSI_MODE_LPM，命令走低功耗通道

初始化序列的差别才是实打实的。命令模式发完初始化，写一帧到显存就能撒手；视频模式则在 display on 之后必须持续推流，而且 burst 类型要与屏手册一致。

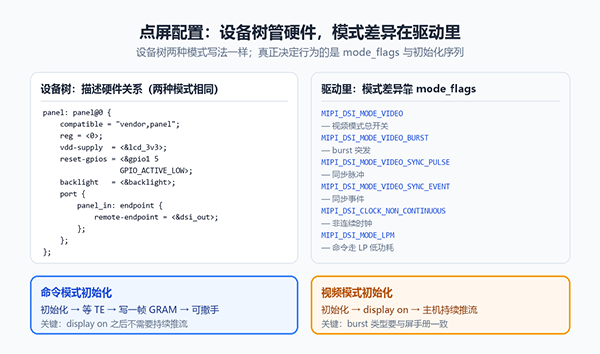

图 5 · 设备树管硬件，mode flags 管模式

设备树管硬件，mode flags 管性格。

六、出问题时的反推口诀

配置是正向的，排障要反过来：先看现象，再定位参数。

撕裂、画面上下错位：命令模式没等 TE 就写显存

花屏、彩条、错位：burst 类型或格式不匹配

闪屏、画面抖动：带宽或时序余量不足

偶发黑屏、冷启动不亮：延时与上电顺序不足

只亮一帧后静止：命令模式没发 display on，或者主机没有持续推流

先分模式，再看时序，最后才怀疑代码。先分模式这一步不能省，模式判错，后面越查越远。

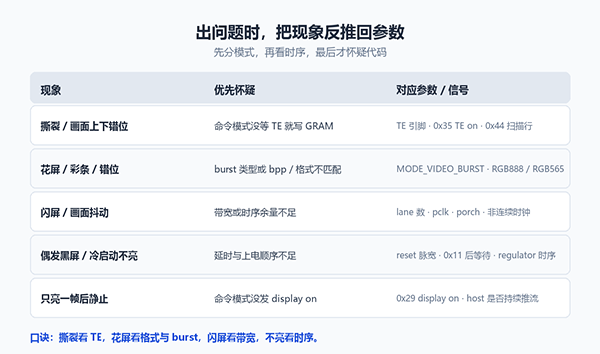

图 6 · 现象反推参数，先分模式再看时序

方向对了，排查只是时间问题。

MIPI 屏的点亮，从来不是抄一段初始化序列就能了事。

先弄明白它带不带 GRAM、用哪种时序，再回头看设备树和初始化序列，那些曾经照着抄却不知道为什么的配置项，就都有了出处。
