点屏不是写对一个函数，而是一条跨硬件与软件的链路，先测量，再改代码。

一块 MIPI 屏，驱动照着参考板写了，设备树也配了，屏就是不亮。

换一块屏，同样的板子、同样的框架，偏偏一切正常。

问题往往不在驱动代码里，而在你还没有把这条链路的某一环真正量出来。

一、点屏不是写对一个函数

MIPI DSI 屏和 RGB、LVDS 屏不一样。

它不是把像素时钟和数据线推出去就结束了。屏要先收到命令序列进入工作状态，然后才接收视频流，或者接受命令刷屏。

也就是说，屏亮起来之前，至少有六件事必须完成。

电源域按要求上电，AVDD、IOVCC、VCI、VDD 一个都不能少

reset 脚按屏厂时序拉低、延时、拉高

DSI Host 与 PHY 配好 lane 数、速率、格式、模式

panel 驱动发出 sleep out、display on 和厂商私有寄存器

DRM/KMS 把 connector、encoder、crtc、plane 绑定好

背光打开，亮度可控

任何一环顺序不对，表现都是黑屏、花屏、闪屏，甚至偶发启动失败。

所以点屏本质上是一条四段链路：硬件条件、内核绑定、初始化序列、数据送显。

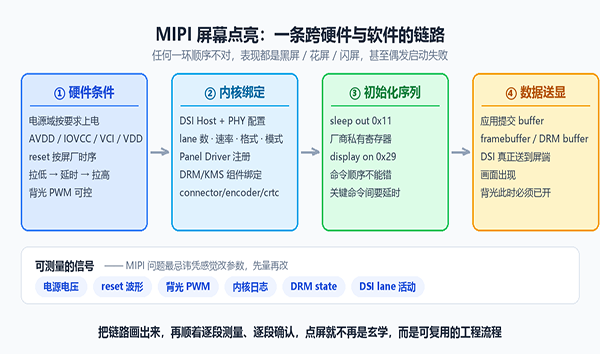

图 1 · 点亮链路的四段，每一环失败都表现为黑屏、花屏或闪屏

把链路画出来，问题就不再是一团黑。

二、先分清两条路径：pixel path 和 control path

在 Linux 里，一块 MIPI 屏从来不对应一个驱动文件。

应用层只是提交 framebuffer 或 DRM buffer，真正把画面推上屏，需要 DRM/KMS、DSI Host、D-PHY、panel driver 和背光驱动一起工作。

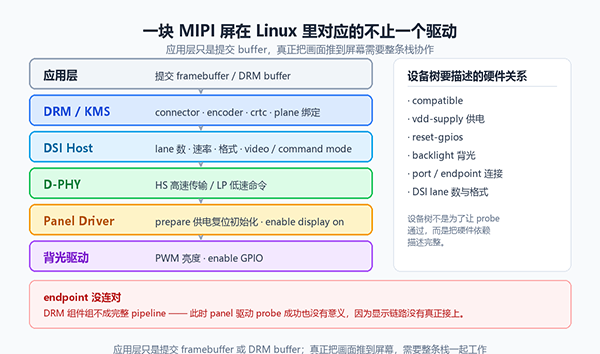

图 2 · 一块 MIPI 屏在 Linux 里对应的不止一个驱动

调试时要记住，这两条路径是分开的。

pixel path：管画面怎么过去。看分辨率、刷新率、bpp、lane 数、DSI clock、显示时序。

control path：管屏怎么被唤醒。看供电、reset、sleep out、display on、厂商私有命令。

一个非常典型的现场：内核日志显示 DRM pipeline 已经 enable，应用也能写 framebuffer，屏还是全黑。

这时不要去应用层加日志。

先确认 panel 的 prepare 和 enable 有没有真的执行，背光有没有被打开。

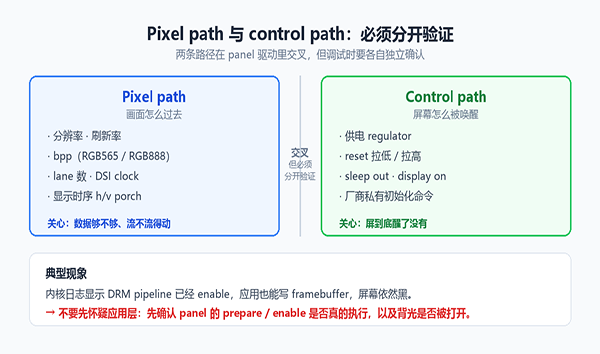

图 3 · pixel path 管画面怎么过去，control path 管屏怎么被唤醒

画面没过去，不代表屏被唤醒了。

三、顺序和延时，比参数本身更容易出错

MIPI 屏驱动最怕的情况，是看起来都写了，但执行顺序错了。

regulator 没开就拉 reset。

reset 后延时不够就发 DCS 命令。

DSI attach 失败却没有检查返回值。

背光节点没绑定，却以为 panel 没点亮。

在 DRM panel 模型里，责任其实是有分工的。

prepare：供电、复位、初始化命令

enable：display on、打开背光

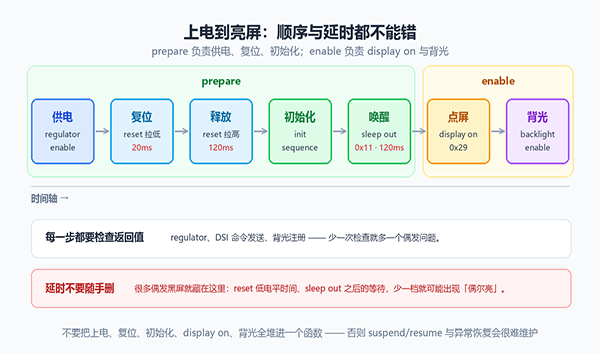

图 4 · 上电到亮屏的顺序与延时，prepare 与 enable 各管一段

这段逻辑的关键不在 API 名称，而在顺序、延时和错误处理。

每一步都要检查返回值。regulator、DSI 命令发送、背光注册，少一次检查就多一个偶发问题。

初始化序列也一样，不要盲目照抄屏厂的参考代码。

它常来自参考平台，里面可能混进了特定 SoC、特定 PCB 或特定 gamma 参数。

移植时盯住三点：命令格式是否匹配当前驱动框架；关键命令之间是否需要延时；这块屏是 video mode 还是 command mode。

顺序对了，问题就会从一团黑，变成某一段不匹配。

四、黑屏先分三类

黑屏不等于同一种故障。

背光不亮：查 backlight 节点、PWM 与 LED 供电、enable GPIO、亮度值是否为 0

背光亮但没有画面：查 panel 是否真的 prepare、DSI attach 返回值、sleep out 是否发出、显示时序与 lane 状态

系统认为已经显示但屏无响应：查 reset 极性与延时、display on 是否发出、DSI lane 活动状态、DRM pipeline 是否完整

分完这三类，要查的方向就窄了大半。

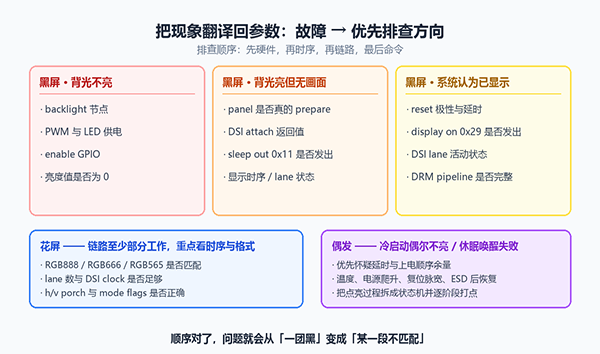

图 5 · 把现象翻译回参数，先分黑屏类型再往下查

黑屏不是一种故障，是三类故障的共同表现。

五、花屏和偶发，各有各的查法

花屏通常比黑屏更有价值，因为它说明链路至少有一部分在工作。

这时重点看像素格式是否匹配（RGB888 / RGB666 / RGB565）、lane 数与 DSI clock 是否足够、mode flags 和 h/v porch 参数。

RGB888 配成 RGB666、lane 数从 4 改成 2 却没调 clock、video burst mode 配错，都是常见原因。

冷启动偶尔不亮、休眠唤醒偶发失败，就是另一类问题了。

优先怀疑时序余量：reset 脉宽、sleep out 之后的等待、regulator 的上升时间。

务实做法是把点亮过程拆成状态机，在每个阶段打点，先确认卡在哪一段，再用示波器抓电源和 reset 波形。

偶发问题不是运气问题，是余量问题。

六、一条靠谱的点亮路径

不要在改设备树的同时改初始化序列。按顺序走。

确认原理图：供电电压、reset 极性、背光控制、lane 数与 lane 顺序

确认屏厂资料：分辨率、时序、初始化序列、video / command mode

确认设备树：regulator、GPIO、backlight、endpoint、DSI 参数

确认驱动 probe：panel、DSI host、backlight 都正常注册

确认 prepare / enable：上电、复位、初始化、sleep out、display on 顺序正确

确认显示链路：DRM state 完整，应用层有 buffer 提交

确认异常场景：重启、休眠唤醒、亮灭屏、低温、高温、ESD 后恢复

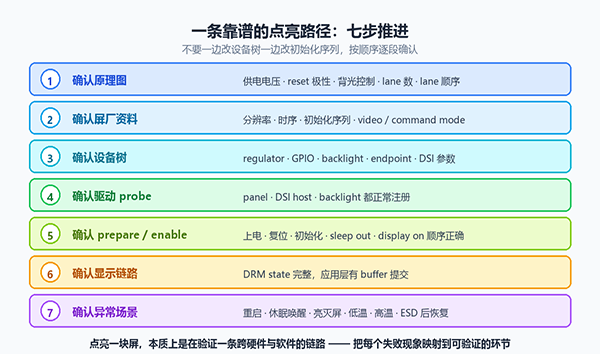

图 6 · 一条靠谱的点亮路径，七步推进

顺序对了，排查只是时间问题。

点亮一块 MIPI 屏幕，本质上是在验证一条跨硬件和软件的链路。

真正成熟的工程方法，不是记住某个 panel 驱动怎么写，而是能把每一个失败现象，映射到可验证的环节。

电源、复位、背光、初始化命令、DSI 参数、DRM 绑定、应用送显。

当你能把这条链路拆开、逐段测量、逐段确认，点屏就不再是玄学。
