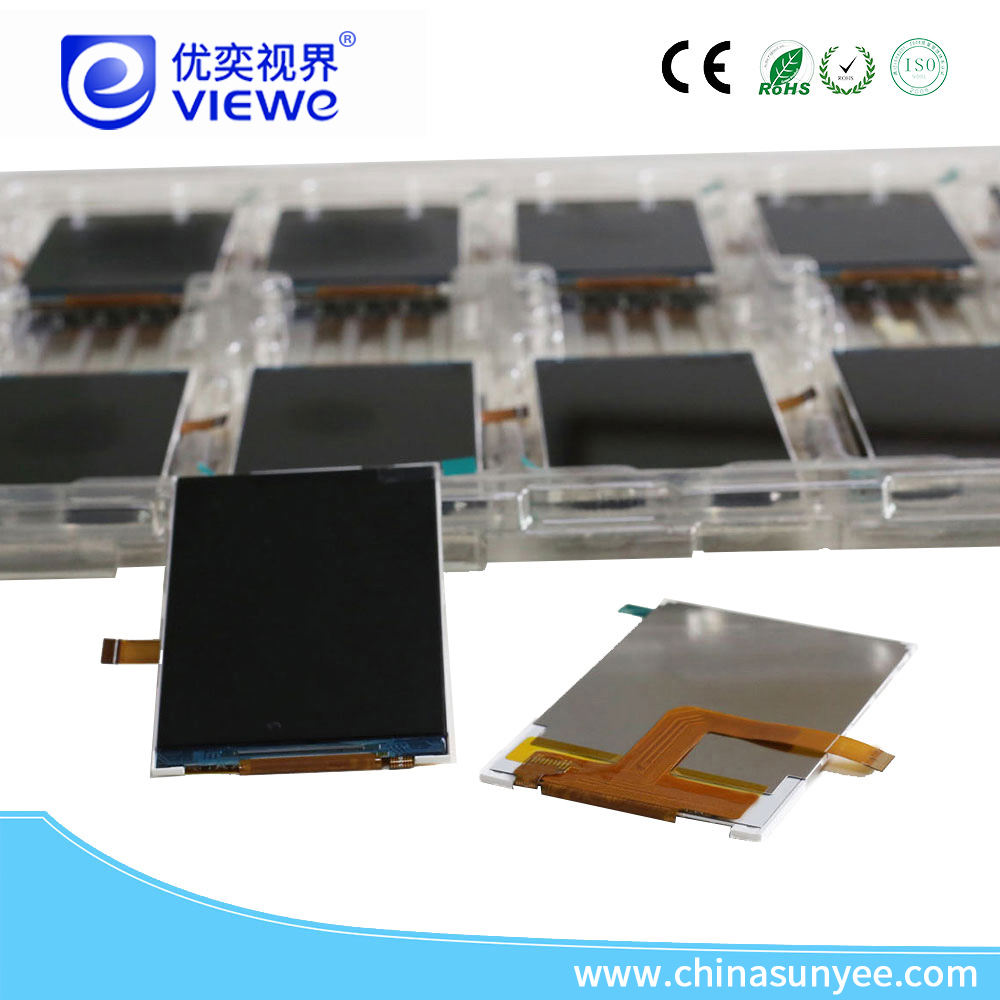

完整的LCM模组其中包括了很多重要的零部件进行组合，这其中就有线路板，线路板顾名思义就是将所有的零件串联起来形成一个电路。优奕视界作为工业显示屏领导者，今天就来和大家讲讲LCD显示屏线路板的具体作用有哪些？

　　单面板的特性：单面板只有一个面有铜箔，元器件安装在另一面于铜箔相对的一面，由于单面板附着强度较低，所以手工焊接时温度不能过高，温度一般在360°+-30°，时间不能过长，一般在2-3秒，焊接时间长会造成铜皮脱落和损伤。

　　双面板的特性：双面板两面都有铜箔，即元器件安装一面也有铜箔，双面板用于连接两面铜箔的孔叫过孔（生产线经常反馈过孔不通的就是说的这种情况）。

　　线路板焊锡的工艺要求：焊点光亮滑顺，呈椭圆形，锡与被焊物融合牢固，连接可靠，并且锡量适中，最多不超过焊盘边缘，最少不应小于焊盘面积的80%，引脚四周上锡良好，没有锡孔，短路，假焊等缺陷。

　　邦定线路板的工艺要求：线路板表面必须干净，无油污，无氧化，无灰尘，等其它影响帮定焊接的因素在里面。帮定金手指线宽0.2MM

　　贴片生产工艺：刷锡膏-贴元件-过回流焊-检外观。（要注意的是元件不要贴错，不能贴歪）

　　电子元件的认识：一般的电子元件有电阻.电容.二极管.三极管.电感等。

　　电阻的作用：阻流和分压。 电阻的符号用“R”表示，单位为“Ω”。

　　电容的作用有：储存电荷、通交流、隔直流、滤波。 电容可分为有极性和无极性电容，使用有极性的电容要注意引线有正、负极的区分，电路符号用“C”表示，单位为“法拉”，简称“F”，长使用的单位有UF、NF、PF。

　　二极管：二极管的作用有：稳压、整流。二极管在电路中的符号用“D”表示，二极管是有极性的，不能将方向用错。

　　三极管的作用：放大、开关。三极管在PCB中主要有几种表示方法，分别是“Q”或“T”表示。

　　电感的作用：阻直流、隔交流。电感的单位是“亨利”简称“亨”用字母“H”表示，电感线圈在电路中用字母“L”表示。

　　如上就是小编为大家整理的一些关于LCM模组线路板的作用，相信大家都有所了解了。优奕视界是一家集工业显示屏和触摸屏研发、设计、生产、销售和服务为一体的国家高新技术企业，公司一直保持高速的增长，对工控显示类产品的应用进行持续的开发和创新，在技术成果转化方面已达到国内领先水平，优奕视界对自主创新、保护知识产权，提升企业核心竟争力方面是十分的重视，相信在未来的时间内优奕视界必成为显示行业的璀璨之星。
