一、光学绑定技术

TFT LCD是液晶显示器的核心，LCD 面板前后面各有一层偏光片，特别是前偏光片暴露在外面，由于偏光片的制作工艺和材料特点，一般不耐磨，遇湿气容易脱胶、变性失效，不能直接用于户外显示，户外液晶显示屏需要增加一块保护镜片或触摸屏。普通屏幕用口型胶将盖板与液晶屏粘接，中间将产生一个空气层，这样就从外至内行成3个反射面，分别是触摸屏表面、空气与触摸屏之间、空气与触摸屏，由内至外形成两个反射面，分别是液晶屏到空气，空气到触摸屏背面。

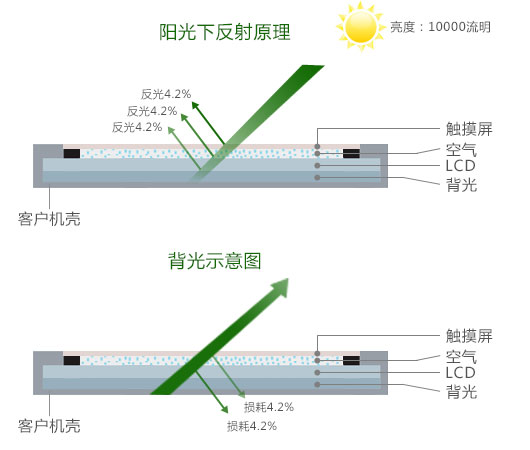

阳光下反射原理

有外至内的这3个反射面，每个反射面对外部的反射率都大致为4.2%，一共反射外部光就为12.6%，1260流明。

若屏幕表面亮度为1000流明，每个反射面损耗4.2%，由内向外经过的两个反射面后，透到触摸屏表面的亮度为916流明。

  一般环境阳光亮度为10000nit (cd/m2)，假设屏幕为正常亮度IPS屏, 亮度400nit，对比度1000；

 环境光由外至内的这3个反射面，每个反射面对外部的反射率都大致为4.2%，一共反射外部光就为12.6%，1260nit。

 由于屏幕显示的画面的亮度低于反射光的亮度，反射光使白色更亮，淹没了黑色和其他颜色，以至于屏幕在强光下可读性很差。

 屏幕亮度为400nit，每个反射面损耗4.2%，由内向外经过的两个反射面后，透到触摸屏表面的亮度为366nit。

 显示器强光环境下有效对比度ECR

=（ 屏幕白场亮度+反射光亮度）/（屏幕黑场亮度+反射光亮度）

=  1+屏幕白场亮度/反射光亮度

=  1+366/1260

=  1.29

 在强光下，屏幕的有效对比度锐减至1.29，而 ECR>5才能保持较好的阳光下可视性，所以屏幕一般在强光反射下基本上看不清楚显示内容。

而改善阳光下可视能力，从理论上说必须从以下以下方面入手：

降低反射光亮度即降低反射率；

降低保护镜片或触摸屏的表面反射率 (优奕视界RAR/AG技术）

降低空气层与触摸屏和显示屏的反射率 (优奕视界R光学绑定技术）

提高屏幕的白场亮度；（优奕视界R高亮显示屏）

为了增加为了增加液晶屏在强光下的可读性，优奕视界在以下几方面做了改进，大大增加了显示器的显示光学效果以及抗振动性能，实现了液晶显示器在阳光下清晰可视，增强了在高端、户外等领域液晶显示器上的竞争力。

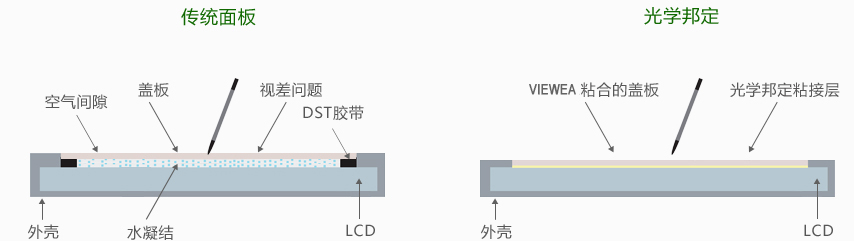

高对比度

利用光学邦定技术，采用光学胶贴合，增加背光亮度的利用率，增加LCM的亮度，能有效的减少镜面反射率，增加显示屏的对比度。

为了降低两个介质之间界面的反射率, 可以采用插入一层过渡介质的方式, 设该介质层折射率为n, n0< n< n1, 则两个界面上反射率之和低于原先单

一界面的反射率, 且当n= (n0×n1)1/2 时整体反射率最低。

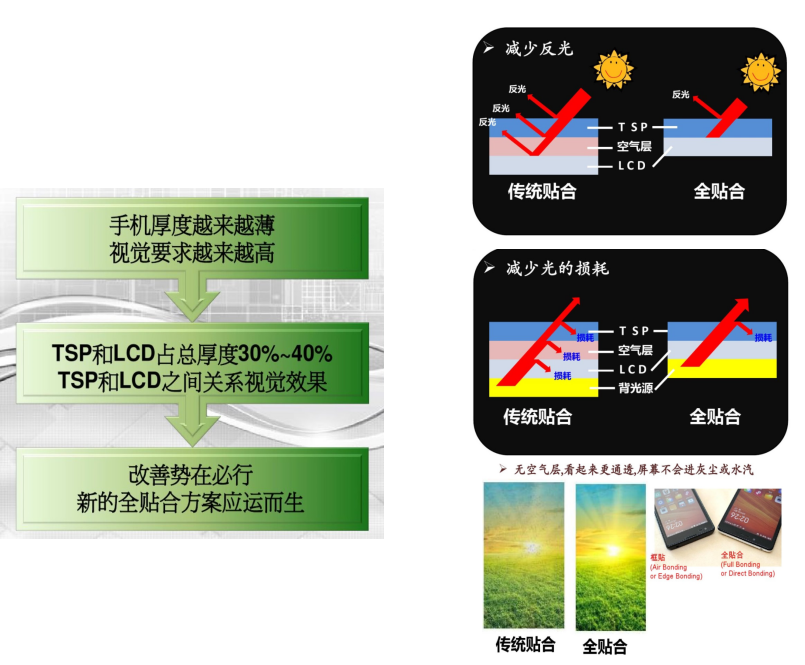

优奕视界提出了光学绑定的方案，优选折射率合理的光学胶材料，进行显示屏和触摸屏的全平面贴合，可以将原来触摸屏与显示屏之间的反射率讲到最低。采用光学胶的贴合技术减小了液晶显示器的眩光（强反射光），同时增加增加了显示屏的透光率，从而提高了有效对比度，特别是在强外界光下优势更加明显。

优奕视界AR 技术

为了解决盖板玻璃与空气层的强光反射，优奕视界引入了表面AR技术。

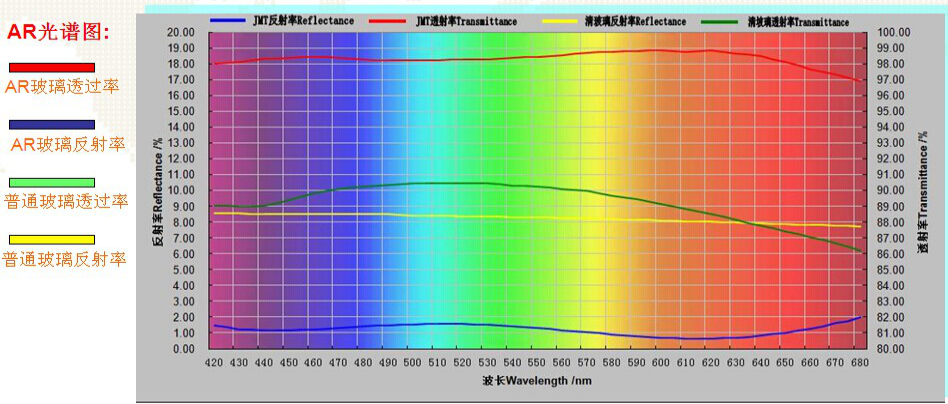

一种方法为AR（Anti-reflective) 技术：通过在玻璃外表面镀一层或多层增透膜, 可以减少玻璃表面的反射光, 增透膜利用了薄层的光学干涉效应, 若薄层厚度恰好为光波长的1/4 (或1/4波长的奇数倍) , 那么基板反射光比薄层表面反射光正好多出半个波长, 它们相消干涉, 相互抵消, 两个表面均无反射(对目标波长而言) , 为实现在可见光宽带减反射效果, 一般都采用多层增透膜光学匹配技术。

优奕视界 AG 技术

另一种方法为AG (Anti- Glare)技术：当然也可以在玻璃表面进行使反射光扩散的反眩光(Anti-Glare) 处理,其特点是使原玻璃反光表面变为哑光漫反射表面。

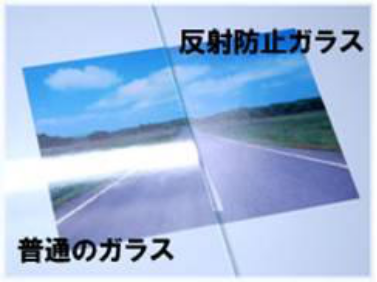

通过表面AR及AG技术的处理，可以将表面反射率从4%可以降低到0.5%

二、高亮度技术

用LED替代CCFL作为背光源灯条， 在LED背光技术的帮助下，不仅提高了LCD的亮度，还将会在色彩还原度、使用寿命方面获得极大的提升；再加上光学薄膜：增亮偏光片，以及采用高透光的LCD面板都可以显著提高液晶屏的亮度。

理论数据对比

有效对比度>5 才能保持较好的阳光下可视性

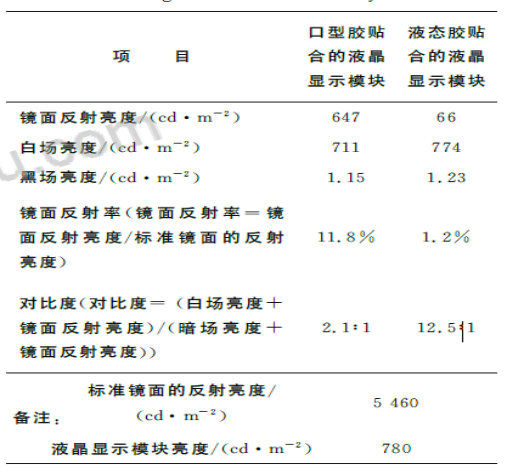

实际测量数据对比

效果对比
