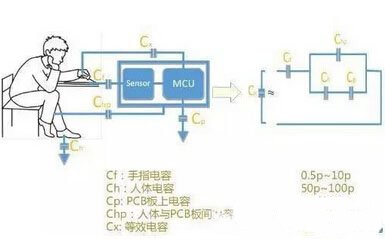

前面有好几篇文章都是介绍关于工控触摸屏的，今天小编来给大家简单的介绍一下工控触摸屏的电路，其实工控触摸电路的部分就是传感的部分，它主要就是担任信号探测、坐标定位、以及手势识别（滑动/放大/点击）这些功能，如下来详细说明一下。

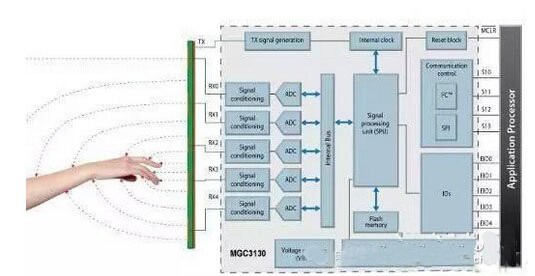

　　而对于MCU电路来说，主要需要哪些电路单元，首先最重要的就是ADC（这是所有Sensor必须的），其次是Scan Control和DSP（信号处理），而扫描电路一定需要时钟信号，所以需要Timer。而手势识别是靠一个叫Finger Tracking的单元实现，最后就是User configure的代码保存需要用到EEPROM或Flash。

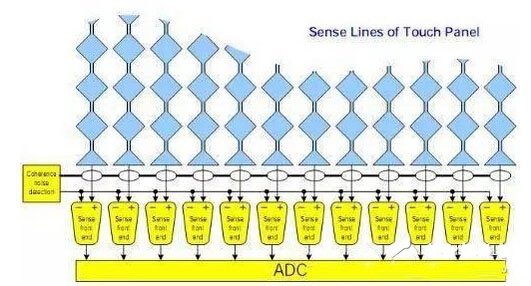

　　而在设计上的主要难点有两个：1） 高电阻加大电容问题，2） 噪声耦合（Noise Coupling）。前者主要是由于工控触摸屏越来越大导致ITO的电极越来越长所以电阻越来越大，另外电极越来越长导致电容面积越来越大所以电容也变大，最后的问题是RC-delay延长，而解法要么是通过加大电压来加速scan，要么是换金属布线（Ag）。后者（Noise coupling）主要是由于面板越来越大，很容易接收到环境噪声的干扰主要靠shielding来避免，而另外的干扰来自开关电源的干扰，这只能通过在 ADC之前增加Noise Cancellation来实现。
